材料物性
ガスクロマトグラフ法による差圧式水蒸気透過性試験（透湿度）
水蒸気透過性試験は、単位時間当たりに試験片を透過する水蒸気量を測定する試験です。
水蒸気透過度は透湿度とも呼ばれ、プラスチックフィルム、シート等、防湿包装材料の要となる因子です。

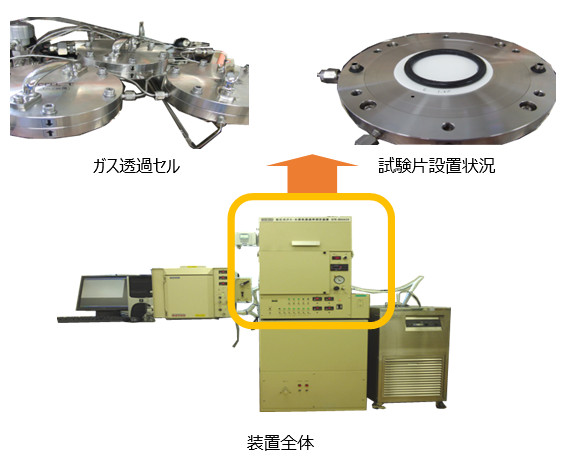

ガスクロマトグラフ法では、試験片を透過した水蒸気をカラムに導入し、定量することで、水蒸気透過度を測定することができます。
【試験詳細】
| 試験片寸法 | 直径50〜90 mm、厚さ0.01〜4 mm |
|---|---|
| 試験片数 | 3 |
| 試験温度 | 10℃〜150℃ |
| 試験湿度 | 0〜90％RH（ただし試験温度による） |
| 準拠規格 | JIS K 7129-4 |
| 対象試料 | ゴム、プラスチック 等 |
【測定原理】

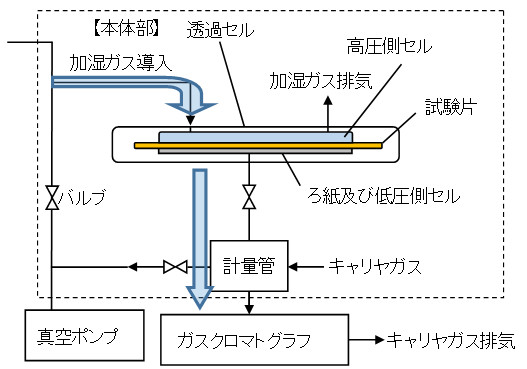

試験片の片側（高圧側）に加湿ガスを導入し、低圧側を経由して計量管に透過した水蒸気量をガスクロマトグラフによって算出します（図2）
【ガス・水蒸気透過性試験機（ガスクロマトグラフ法） スペック】

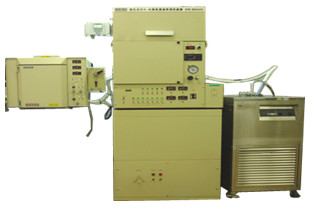

| GTR-TEC製 ガス・水蒸気透過率測定装置 GTR-30XACK |

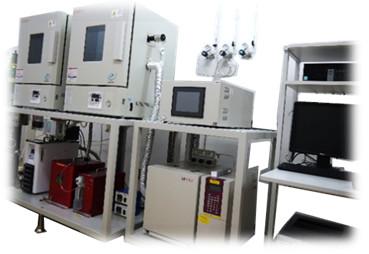

ジーエルサイエンス製 ガス・水蒸気透過率測定装置 |
||
|---|---|---|---|
 |
 |
||
| 試験片寸法 | 直径60〜70 mm | 試験片寸法 | 直径50〜90 mm |
| 透過面積 | 直径44 mmの円形 | 透過面積 | 直径70 mmの円形 |
| 試験片厚さ | 0.01〜3mm | 試験片厚さ | 0.01〜3mm |
| セル数 | 3 | セル数 | 3 |
| 試験温度 | 20〜95℃ | 試験温度 | 10〜150℃ |
| 透湿度測定範囲※ | 0.01〜500 （g/m2・24h） |
透湿度測定範囲※ | 0.01〜150 （g/m2・24h） |
| 試験湿度 | 0〜90%RH ただし温度による |
試験温湿度 | 0〜90%RH ただし温度による |
※測定範囲は試験条件(ガス種・温度)による
