低温ねじり試験

概要

　試験片をつかみ具に固定し、23℃のねじり角度に応じて剛性率の異なるワイヤ(0.7 mN･m、2.8 mN･m、11.2 mN･m)を選択します。試験片を-70℃で冷却後、温度を5℃間隔で昇温し、各温度でのねじり角を測定します。温度-ねじり角曲線から、23℃のねじり角度から算出したモジュラス値に対する比モジュラスが2、5、10、100倍に相当する温度を求め、低温下でのねじり剛さを評価します。評価対象は低温に曝される屋外や冷蔵庫、冷凍庫で使用されるホース、パッキン、電線、自動車部品、シール材などです。

◆装置内部◆

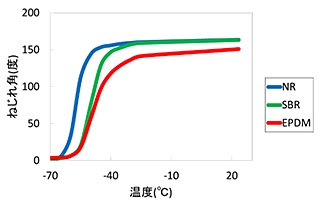

汎用ゴム(本機構作製)の温度-ねじれ角曲線例

◆仕様◆

型式：	No.145-Gゲーマンねじり試験機　((株)安田精機製作所製)
熱媒体：	エタノール
温度：	－73℃～室温
ねじりワイヤ定数：	0.7 mN･m、2.8 mN･m（標準）、11.2 mN･m
試験片：	長さ 40 mm、幅 3 mm、厚さ 2 mm
昇温速度：	0.5℃/ min

◆対応規格◆

JIS K 6261-3
ISO 1432 他
