試験片作製

  1. 樹脂材料　圧縮成形

圧縮成形

熱可塑性材料を圧縮成形することで、テストピースを作製します。ロール等を用いて事前に試薬を添加することも可能です。
ポリ塩化ビニル（PVC）は金属腐食性があり、一般的な射出成形機では成形することができません。そのため、高温ロールでの混練により材料を均一化した後、真空プレスを用いた圧縮成形によりシートを作製します。

使用装置例

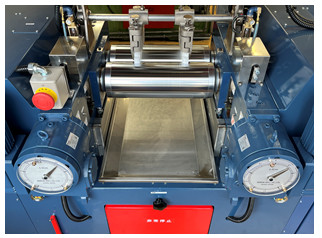

  • 関西ロール株式会社製 6インチテストロール
    関西ロール株式会社製 6インチテストロール
  • 磐石油圧株式会社製 真空電熱プレス成形機
    磐石油圧株式会社製 真空電熱プレス成形機
圧縮成形による試験片作製例（PVCへの可塑剤添加）
①原材料、添加剤 ②ロール混練

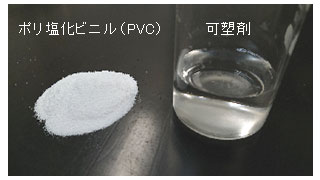

①原材料、添加剤

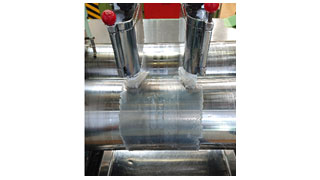

使用する材料、試薬を計量します。		 ②ロール混練
高温ロール混練によりPVCを溶融させ、材料を均一化します。
③圧縮成形 ④試験片作製
③圧縮成形

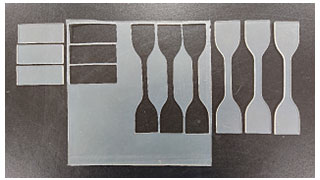

材料を高温で圧縮後、冷却することでシート状に成形します。		 ④試験片作製
成形したシートからテストピースを作製し、各種物性試験を行います。
→物性評価
