非接触式3Dスキャナによる各種寸法測定

概要　

　非接触式の3Dスキャナは、さまざまな測定物の形状を3次元データとして取り込むことのできるシステムです。取り込んだ図から任意区間の寸法測定だけでなく断面測定といった3次元的な評価が出来ることが特徴で、金型や設計ＣＡＤデータと成形品を比較するリバースエンジニアリング、任意暴露処理前後における3次元的寸法変化測定など応用例は多岐にわたります。カラーマップ化することで変形や寸法差を視覚的に捉えることが可能となります。

•

  システム外観

•

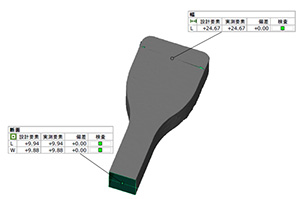

  ダンベル状試験片の測定例





解析例（複雑形状調理具(PP製)の熱履歴付与における変形評価）

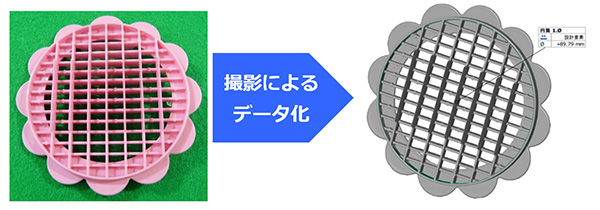

　凹凸が多く、形状が複雑な試料でも、複数の角度からの画像データを重ね合わせることで正確な３Ｄデータ化が可能です。

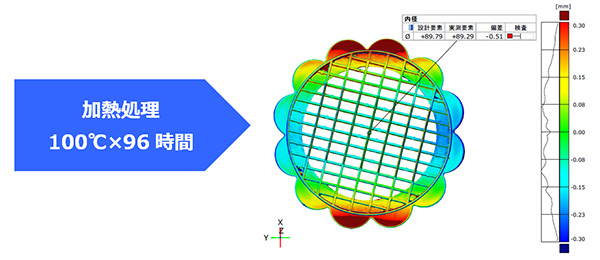

　対象製品を加熱処理した際の寸法変化測定の例を示します。
　加熱処理前後の製品３Ｄデータを重ね合わせることで、寸法変化量のカラーマッピング化が可能です。上図の例では赤色で示されている部分が手前側に反りが認められ、青色で示されている部分は奥側に反りが認められています。本法はこのように複雑なねじれ変形をする場合の寸法評価において特に有用です。

　例では処理前のデータを基に測定していますが、金型寸法や設計図面データとの比較 (リバースエンジニアリング)も可能です。
