粘弾性

RSA-G2

粘弾性測定装置RSA-G2は、材料の動的特性を決定するために用いられる装置です。縦振動モードで引張、圧縮、3点曲げ、カンチレバー曲げの測定が可能です。

　対象の材料は、ゴム・プラスチック・複合材料であり、材料の形状は、糸・フィルム・シート・短冊・円柱に対応可能です。測定荷重範囲は、5×10-4 〜35 Nであり、DMA+1000と比較すると、低加重・低ひずみ・やわらかい材料の測定に適しています。

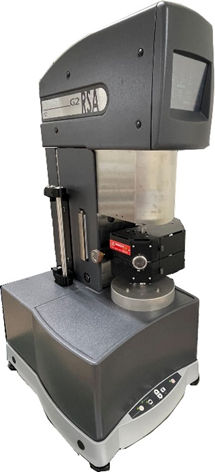

  • 図1　RSA-G2の外観
    図1　RSA-G2の外観

・振動モード

　ジグの間に取り付けた試料に振動による周期的なひずみを加え、応答としての引張応力の波形とそれらの位相差から、貯蔵弾性率や損失弾性率、損失正接等の項目を測定します。

・一般的な測定の目的

　材料のガラス転移点を測定するために主に用いられます（温度依存性測定）。



　RSA-G2の装置仕様を表1に示します。

表1 RSA-G2の装置仕様及び測定項目

装置名 TA Instruments社製 RSA-G2
温度範囲 -100 〜 500 ℃
＊-100 ℃以下は要相談
測定モード 振動モード
周波数 2×10-5 Hz 〜 100 Hz
最大荷重 35 N (3500 g)
変形モード 引張
圧縮
3点曲げ
カンチレバー曲げ

測定対象 ゴム・プラスチック・複合材料・金属・食品・セラミックス・接着剤　　他
試験規格 ISO 6721, JIS K 7244
測定項目 複素弾性率 E’, E”, E*
複素コンプライアンス J’, J”, J*
損失正接 tand
代表的な
測定内容 		温度依存性・周波数依存性・ひずみ依存性・時間依存性測定・応力緩和測定・クリープ測定・温度時間換算則　他
