G-column とリードキャピラリーの接続
G-column はリードキャピラリー(フューズドシリカキャピラリーチューブ・不活性化処理済み) を介して、ガスクロマトグラフに接続します。
リードキャピラリーの種類
G-column に接続するリードキャピラリーは3種類あります。
| 種類 | 長所 | 短所 |
|---|---|---|
| RN-5(0.25 mm I.D.) | 柔軟性が高く、取り扱いが容易 | 大量注入ではカラムへの試料導入が滞り、早く溶出する成分のピーク形状が悪くなる場合がある |
| RN-6(0.32 mm I.D.) | 柔軟性が高く、取り扱いが容易 RN-5と比較し、ワンタッチインサートに挿し込んだときのフィット感が分かりやすい | 大量注入ではカラムへの試料導入が滞り、早く溶出する成分のピーク形状が悪くなる場合がある |
| RN-7(0.53 mm I.D.) | 大量注入ではカラムへの試料導入がスムーズなため、ピークの切れが良くなる | N-5、RN-6に比較し柔軟性が低い |

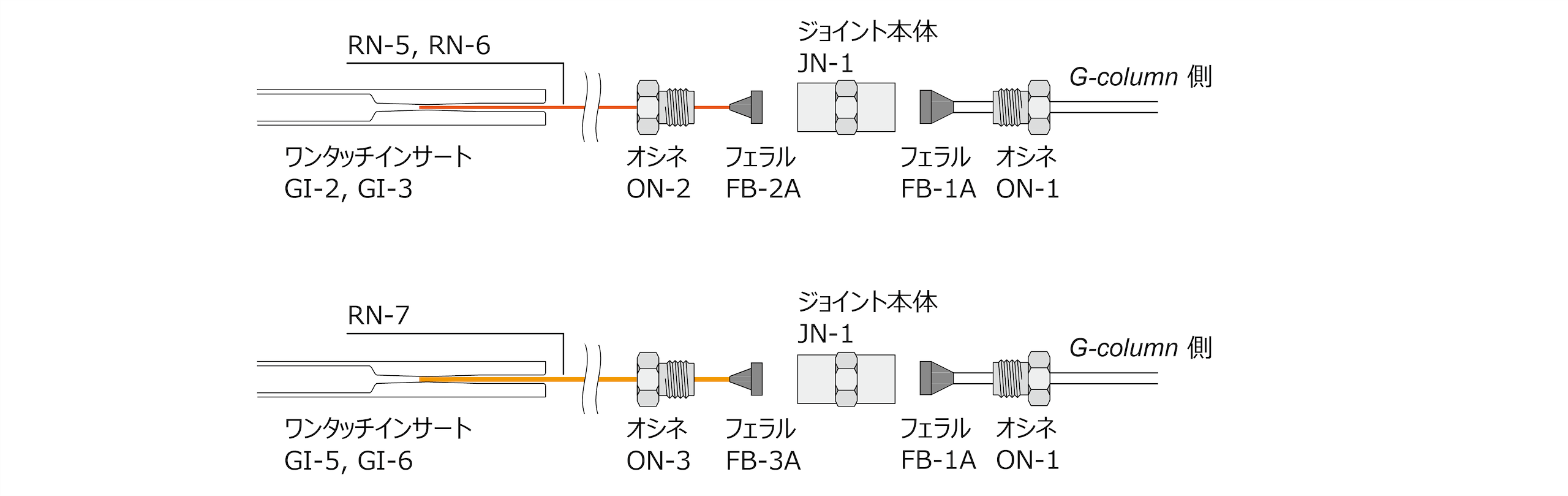

リードキャピラリーを替えると、部品も合わせて替える必要があります。

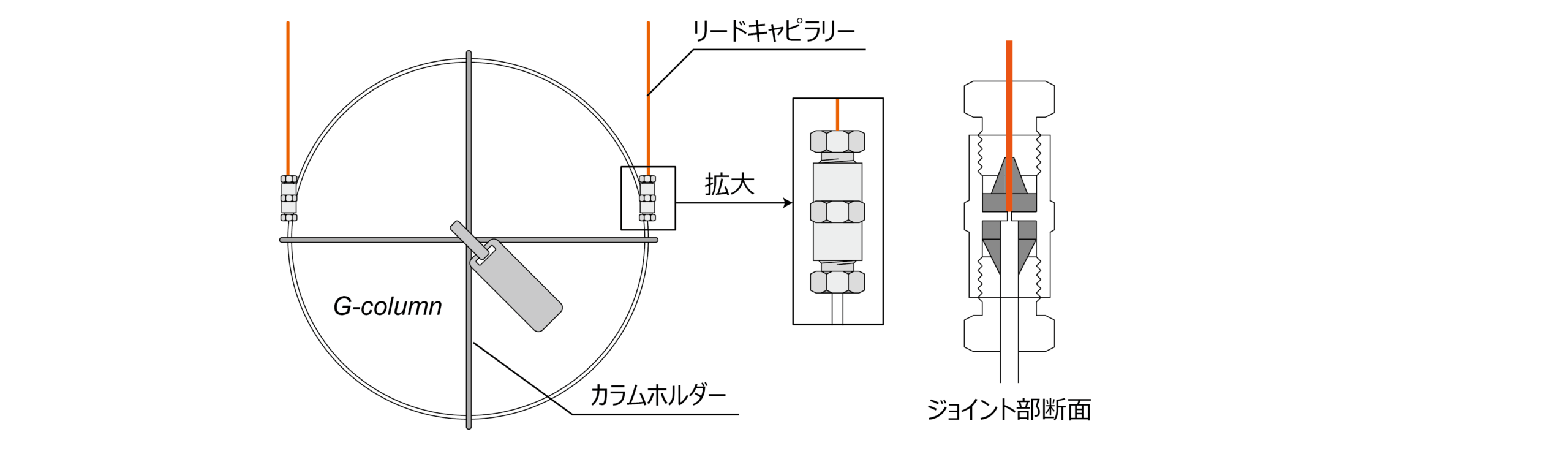

G-column とリードキャピラリーの接続方法
G-column はガラス製です。破損の原因となりますので、組立の際は無理な力を加えないように充分注意してください。
G-column とガスクロマトグラフの接続
G-column はキャピラリーカラム専用ガスクロマトグラフやパックドカラム専用ガスクロマトグラフを問わず、ほとんどのガスクロマトグラフで使用できます。
キャピラリーカラム専用ガスクロマトグラフへの接続
G-column の両端にはリードキャピラリーが付いています。リードキャピラリーをガスクロマトグラフ付属の袋ナットとフェラルでキャピラリーカラムと同様に取り付けます。キャピラリーカラム専用ガスクロマトグラフでG-column を使用する場合は、リードキャピラリー仕様をお買い求めください。
パックドカラム専用ガスクロマトグラフへの接続
ワンタッチインサートによる接続(ワンタッチインサート仕様)
ガスクロマトグラフとの簡便な取り付けが可能です。ワンタッチインサートはガスクロマトグラフ付属の袋ナットとフェラル等でパックドカラムと同様に取付けます。リードキャピラリーをワンタッチインサートに挿し込むだけで、リードキャピラリーのポリイミド樹脂の被膜がパッキンの役割をし、ワンタッチインサートの内壁と密着します。

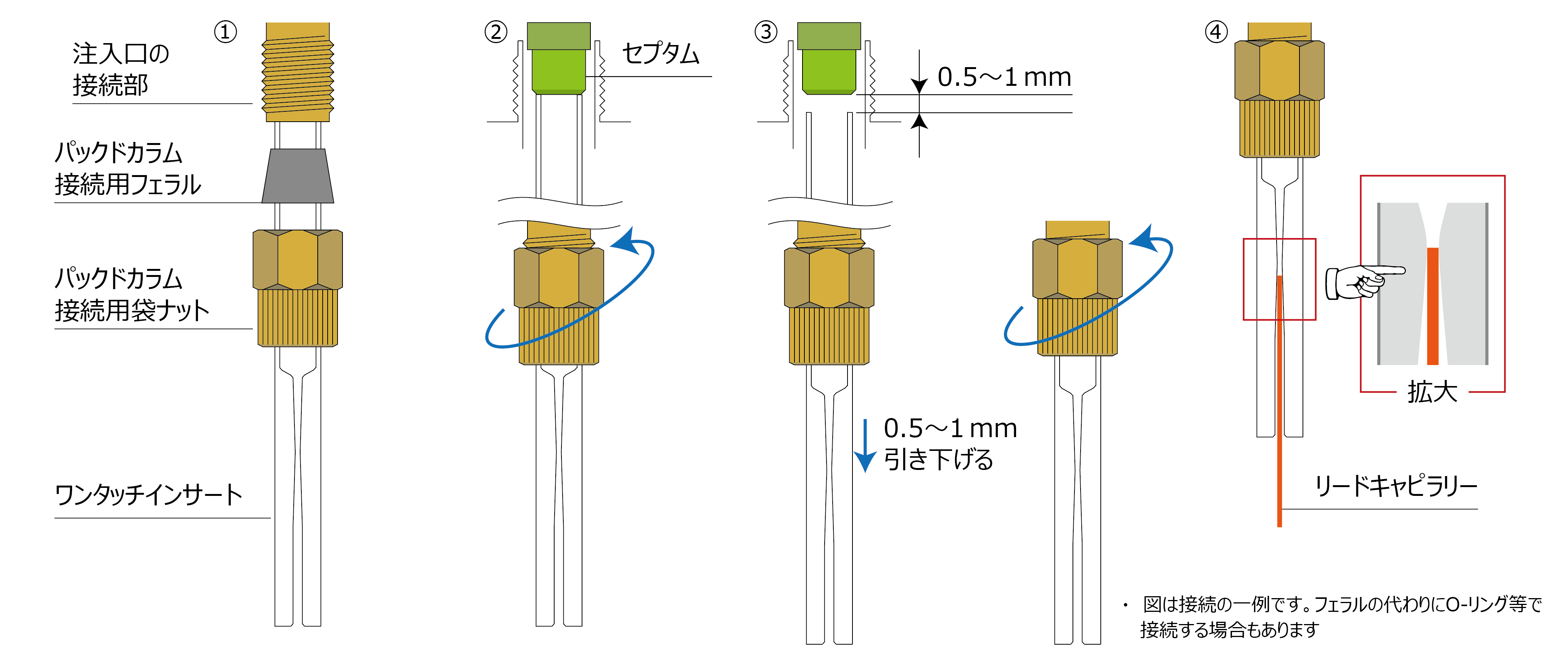

- 注入口側のワンタッチインサートに、GC消耗品のパックドカラム接続用袋ナットとフェラルなどを通し、カラムオーブン側からガスクロマトグラフの注入口へ挿し込みます
- ワンタッチインサートの先が、セプタムに当たるまで挿し込み、袋ナットを仮締めします
- キャリヤーガスの流路を確保するために、ワンタッチインサートを0.5～1 mm引き下げて、その位置で袋ナットを固定します
- 同様に検出器側のワンタッチインサートを①～②の要領で取り付け、隙間を空けずに袋ナットを固定します
- G-column に接続しているリードキャピラリーをワンタッチインサートに挿し込みます
- リードキャピラリーは、ワンタッチインサートの狭くなった部分で止まります

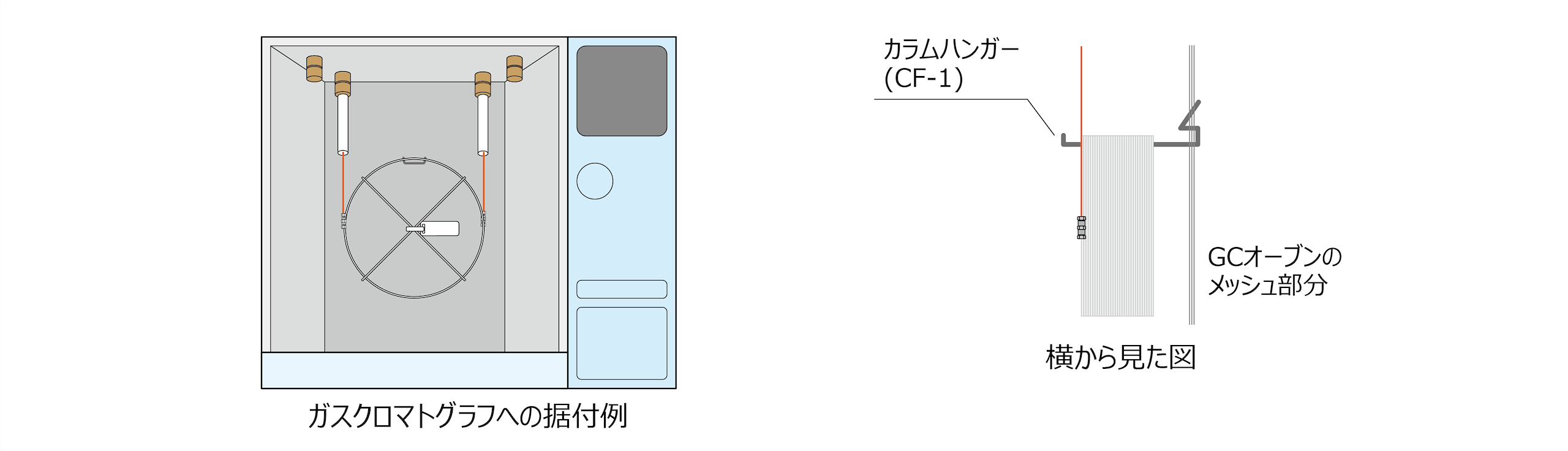

G-column のガスクロマトグラフへの据付
G-column をカラムオーブンの壁に触れないようにカラムハンガーを用いてオーブン中央に設置します。
