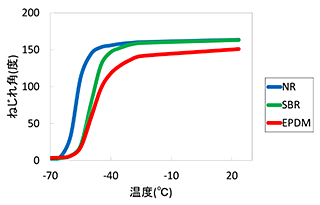

試験片をつかみ具に固定し、23℃のねじり角度に応じて剛性率の異なるワイヤ(0.7 mN･m、2.8 mN･m、11.2 mN･m)を選択します。試験片を-70℃で冷却後、温度を5℃間隔で昇温し、各温度でのねじり角を測定します。温度-ねじり角曲線から、23℃のねじり角度から算出したモジュラス値に対する比モジュラスが2、5、10、100倍に相当する温度を求め、低温下でのねじり剛さを評価します。評価対象は低温に曝される屋外や冷蔵庫、冷凍庫で使用されるホース、パッキン、電線、自動車部品、シール材などです。
装置内部
仕様
| 型式 | No.145-Gゲーマンねじり試験機 ((株)安田精機製作所製) |
|---|---|
| 熱媒体 | エタノール |
| 温度 | −73℃〜室温 |
| ねじりワイヤ定数 | 0.7 mN･m、2.8 mN･m（標準）、11.2 mN･m |
| 試験片 | 長さ 40 mm、幅 3 mm、厚さ 2 mm |
| 昇温速度 | 0.5℃/ min |
対応規格
- JIS K 6261-3
- ISO 1432 他
