業務案内

1. ゴム
2. プラスチック
3. シリコーン系ポリマー
4. フッ素ゴム
5. オイル・グリス
6. 有機添加剤
7. 無機・金属
8. 硫黄
9. セルロースナノファイバー
10. カーボンナノチューブ
11. 香粧品

香粧品の構造評価

　香粧品の特性がどのような構造によって発現しているかを理解することは、製品開発において重要です。CERIでは、外観・物性と構造の相関を解明するための評価を受託しています。多面的な分析により香粧品の製品開発をサポートいたします。

項目	受託内容
形態観察	偏光顕微鏡、レーザー顕微鏡 など
機械物性	粘度測定、動的粘弾性測定 など
ラメラ・結晶構造解析	X線回折（XRD）、小角X線散乱（SAXS）

◆香粧品のテクスチャー評価

ハンドクリームは、保管時にはやわらかすぎず、肌にのせた際にはスムーズに伸びることが望まれ、この物性が使用感に大きく影響します。温度を変えながら粘度を測定することで、保管環境から人肌温度に至るまでの粘度変化を定量的に評価することができます。

温度依存性測定 〜化粧品（ハンドクリーム）の複素粘度評価〜

◆X線散乱による香粧品のラメラゲルネットワークの構造評価

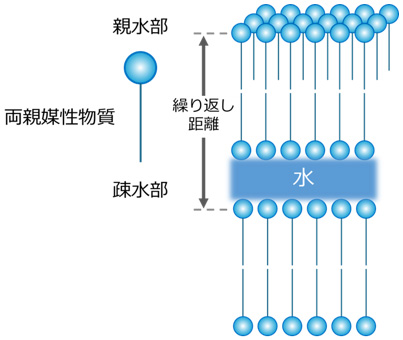

ラメラゲルネットワークとは、両親媒性物質が親水部と疎水部を並べて交互に規則正しく重なった二分子膜構造を形成し、この構造が相互に強固なネットワーク構造を形成したものです。このような構造により、親水部の層間に多くの水分を安定に保持できるため、ラメラゲルネットワーク構造は保湿機能を持つスキンケア香粧品などに広く利用されています。香粧品としての利用には、水分保持機能だけではなく、使用時のたれ性、皮膚上での伸び性など、使用時に扱いやすい機能も重要です。

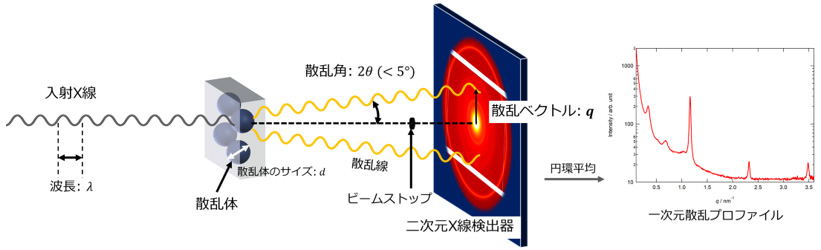

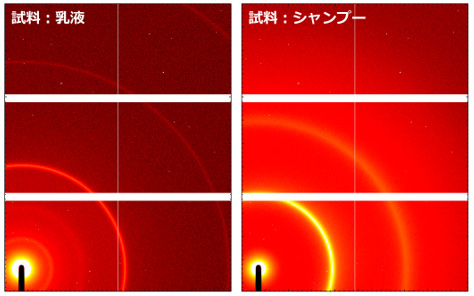

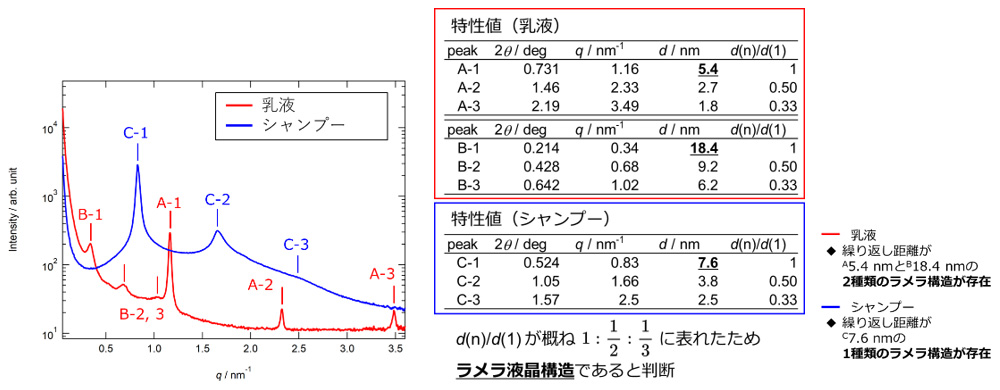

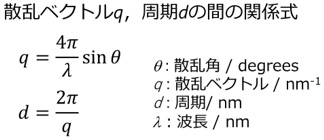

小角X線散乱法による香粧品中のラメラ構造の評価事例を以下に示します。乳液とシャンプーの2種類の試料に対して、小角X線散乱法を適用しました。２次元X線散乱像から、香粧品中の構造に由来する周期的な散乱強度の増減が見られました。得られた２次元X線散乱像の円環平均を取ることによって、1次元のX線散乱プロファイルを得ました。ピークの位置から、これらのピークはラメラ構造に由来するものであることがわかり、乳液試料では繰り返し距離が5.4 nmと18.4 nmの2種類のラメラ構造が、シャンプー試料では繰り返し距離が7.6 nmの１種類のラメラ構造が存在していることがわかりました。



　ラボ用のX線散乱装置では評価の難しいサンプルについても、放射光施設の産業利用枠を必要に応じて活用して放射光X線を利用した質の高い散乱像を得ることによって、多様な解析を可能にします。放射光施設を利用した測定では、高輝度X線を活かした温度可変測定、時分割測定などのアドバンスドな測定が可能です。材料内部構造の変化をリアルタイムかつ高精度に評価でき、基礎研究から製品開発まで幅広く活用いただけます。また、散乱プロファイルのモデル式へのフィッティングなど、解析のみのご相談にも対応します。

リーフレット

タイトル	測定法	サムネイル
香粧品の構造解析	小角X線散乱法

問合せ先

受託測定をご希望の方は、以下の電話番号から直接お電話いただくか、こちらのフォームからお気軽にお問い合せください。
