アーク放電劣化試験

絶縁材料の表面近傍での高電圧微小電流アークによる損傷（アーク放電劣化）に対する耐久性の評価を行います。

試験片をアーク放電にさらし、段階的に過酷度を増加させると、その熱により熱分解や溶融、炭化物が生じ、やがては導電路を形成（絶縁性能を消失）します。試験開始時から破損までの時間を測定することで耐アーク性を評価します。

試験詳細

JIS C 2135「乾燥固体電気絶縁材料−高電圧小電流耐アーク性試験方法」
JIS K 6911「熱硬化性プラスチック一般試験方法」5.15 耐アーク性（成形材料）
ASTM D 495「Standard Test Method for High-Voltage, Low-Current, Dry Arc Resistance of Solid Electrical Insulation」

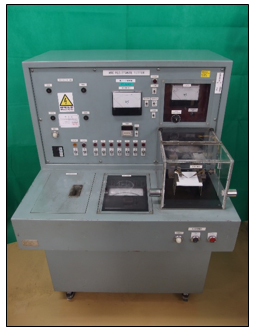

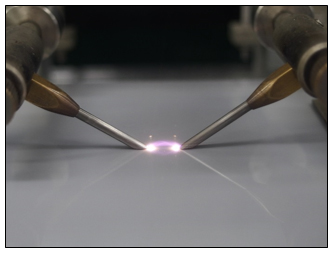

試験片を電極装置に取り付け、電極先端の間隔を約6.35 mmに設置します。アーク放電を開始し、破損に至るまで表1に従い、1分毎に段階的に過酷度を増加させていきます。破損を認めた場合は直ちにアーク電流を遮断し、試験開始時から破損までの時間(秒)を測定します。

表1　試験の段階（過酷度の序列）

過酷度の段階	電流 (mA)	時間周期	通算時間 (秒)
1/8	10	断続点弧（1/4秒点弧、7/4秒消弧）	60
1/4	10	断続点弧（1/4秒点弧、3/4秒消弧）	120
1/2	10	断続点弧（1/4秒点弧、1/4秒消弧）	180
10	10	連続点弧	240
20	20	連続点弧	300
30	30	連続点弧	360
40	40	連続点弧	420

電極	直径2.4 mm、タングステン製
試験電圧	12.5 kV
