絶縁抵抗試験(テーパーピン電極)

電極間に印加した直流電圧と電極間に流れる電流に対する比である抵抗を求めます。絶縁抵抗は試験片の体積抵抗および表面抵抗の両方を含んでいます。JIS K6911やJIS C2139-3-3に対応し、試験片作製に対応します。


概要

2本のテーパーピン電極間に印加した直流電圧と電極間に流れる電流に対する比である抵抗を求めます。絶縁抵抗は試験片の体積抵抗および表面抵抗の両方を含んでいます。

試験詳細

対応規格

  • JIS K 6911「熱硬化性プラスチック一般試験方法」
  • JIS C 2139-3-3「固体電気絶縁材料の誘電特性および抵抗特性−第3−3部:直流電圧印加による抵抗特性の測定−絶縁抵抗」 他

JIS K 6911の場合

試験片(40 mm×20 mm×厚さ10 mmまたは原厚)に機械加工を行い2箇所の孔を開けます。前処理※を行った試験片の2箇所の孔にテーパーピン電極を挿入し、密着していることを確認します。500 Vの直流電圧を印加し、規定時間(1分間)経過後の電極間の絶縁抵抗を測定します。

前処理について
常態:20±2℃、65±5%RH×88~94時間
煮沸:沸騰水中に2時間煮沸後、20±10℃の流水中で30分間冷却

試験機仕様

電極装置テーパーピン電極(JIS B 1352規定、電極材質 銅)
シールドBOX内で測定
直流電源発生範囲±1000 V

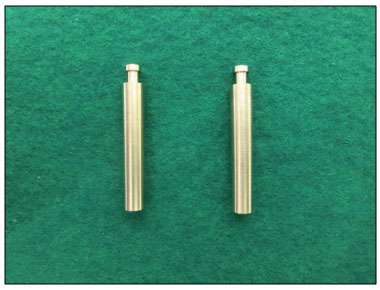

図1 テーパーピン電極

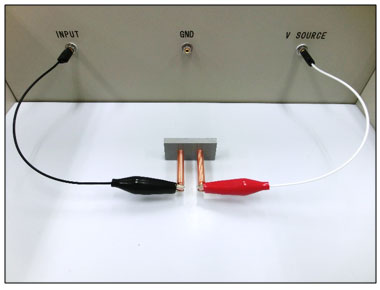

図2 試験例
