DIC計測装置(DIC:デジタル画像相関法)は、対象物に力を加えた際に生ずるひずみ量を3次元測定できるシステムです。時系列での測定が可能なため、動的な変位・変形挙動を明確に解析できます。得られた結果より、既存製品および試作品の変形特性評価、シミュレーション結果のバリデーション、単一材料製品の応力分布(応力集中箇所)解析など多くの製品評価に応用できます。

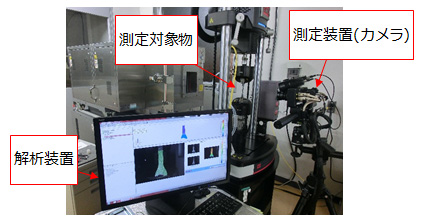

システム外観
仕様
| 型式 | 3次元ひずみ解析システム ARAMIS-4M (GOM社製) |
|---|---|
| 測定可能サイズ | 200 mm × 150 mmまで |
| カメラ解像度 | 2048 pixel × 2048 pixel |
| 最大フレームレート | 55～440 Hz |
| ひずみ測定精度 | 0.01 % |
解析例
動的オゾン(JIS K 6259-1)を模擬した繰返し10％伸張時における永久伸びについて
JIS K 6259-1の動的オゾン劣化試験では、初期のひずみ率0％～10％で繰返し伸張させますが、試験終了時はサンプルの永久伸びのため、引張ひずみ率が10％より低下していると考えられます。
そこで、どの程度低下しているか確認するため、疲労試験機と組み合わせ、1000回繰返し伸張前後でのひずみ率の変化を測定しました(JIS標準配合IR, 繰返し伸張時の温度：23℃)。

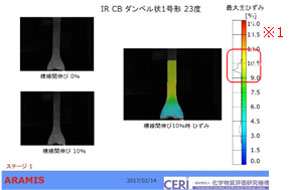

※1と※2が示しているように繰返し伸張後は、ひずみ率は10％から9％程度まで低下していることがわかります。
ポアソン比測定
ポアソン比測定も実施しております。万能試験機の荷重, 変位データと同期することも可能です。
所有の万能試験機および疲労試験機を用いて、製品や試験片に静的/動的変形を付与しての測定や、同試験を恒温槽と組み合わせた高温/低温環境下での測定も可能です。
実使用条件下での材料のひずみ挙動の解析、耐久性評価として破壊発生箇所の推測、ＦＥＭ解析との整合性の比較など、製品設計に有益な情報を提供できます。
