指定した荷重または変位を一定周波数の条件下で振動させ、試験片の応答により動的特性を算出します。また、試験回数制御により破壊に至るまでの繰り返し回数を得ることで、疲労破壊特性を評価します。
粘弾性試験機では荷重が高く試験実施が難しい場合でも、当該試験機で一部データを取得することも可能です。
動的特性試験・疲労試験
試験機仕様
Acumen3
| メーカー | MTS社 |
|---|---|
| 保有セル | 3 kN, 500 N |
| 波形 | 正弦波、三角波、台形波など |
| 試験可能温度 | −40〜200 ℃ |
| 最大周波数 | 100 Hz (振幅特性図はお問い合わせください。) |
サーボパルサーEHF-EM020K1-020-1A形
| メーカー | 株式会社島津製作所 |
|---|---|
| 保有セル | 20 kN, 1 kN |
| 波形 | 正弦波、三角波、台形波、実働波など |
| 試験可能温度 | −65〜250 ℃ |
| 最大周波数 | 100 Hz (振幅特性図はお問い合わせください。) |
引用規格
JIS K 6385, JIS K 6386, JIS K 6394, JIS K 7118, JIS L4500(繰返し圧縮)など
測定メニュー
- S-N線図（ヴェーラー曲線）の作成
- 動的特性(E’・E”・tanδなど)の評価
- 動倍率
- 動的発熱特性評価
- 振動特性
- 周波数スイープ
- 実動波による疲労処理
- 押しあて試験
- 圧縮・曲げ（3点・4点）・引張の3モードで対応
- 規格外での製品状でも測定可能
など
特殊治具を作製しての測定も数多く承っています。
詳細な試験機仕様および試験設計はお問い合わせください。
外部ロガーやDIC計測装置による各種ひずみ測定と組み合わせての複合評価も可能です。
実働波による疲労試験
波形csvデータの読み込みで、元データと同様の実働波を出力することができ、希望波形での疲労試験が可能となります。
以下に歩行時の荷重の時間変化を疲労試験機で加振した例を示します。

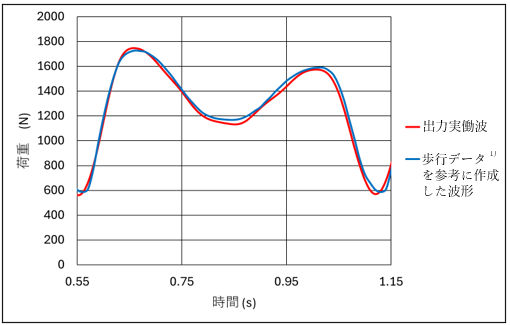

例1：人工軟骨の負荷状況
1) K S Halonen et al. Importance of depth-wise distribution of collagen and proteoglycans in articular cartilage. Journal of Biomechanics. 2013, 46(6), 1184-1192.
(c). Rotations and translations during the gait cycle 参考

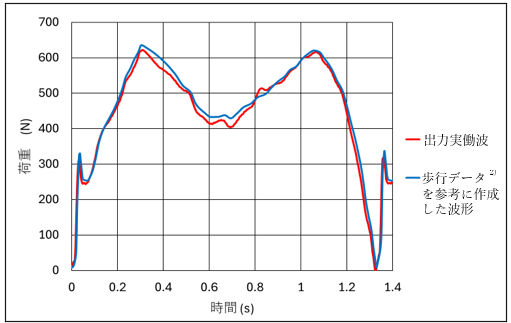

例2：(歩行時)床の負荷状況
2) 横山裕. 人間の歩行、走行による加振力の測定事例. 騒音制御. 2003, 27(3), 202-209.
図1 人間が歩行,走行時に床に与える荷重の時間変化および足の設置状況の例 参考
試験機仕様
| 装置名称 | サーボパルサーEHF-EM020K1-020-1A形 |
|---|---|
| メーカー | 株式会社島津製作所 |
| 保有セル | 20 kN, 1 kN |
| 試験可能温度 | －65～250 ℃ |
| 最大周波数 | 100 Hz (振幅特性図はお問い合わせください。) |
| 装置外観 |  |
csvデータをいただければ、実働波の出力を確認いたしますので、まずはお気軽にお問い合わせください。
