引裂試験

応力集中を起こす部位を持つ試験片を用い、試験片が破壊に至るまで一定速度で引裂いたときに試験片にかかる力および変位を測定します。
恒温槽を用いることで、低温から高温まで幅広い温度領域における測定も対応可能です。

主な対応規格

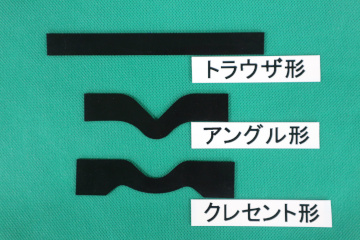

試験片の外観

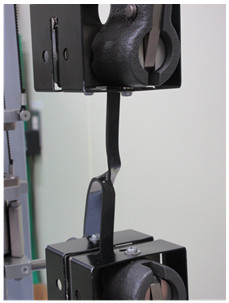

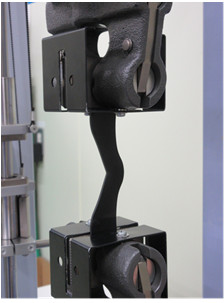

試験状況

結果の求め方

試験片の引裂強さは以下の式により算出します。
得られた引裂強さは中央値をJISZ8401に従い、丸め幅0.1で表します。
引裂強さ(N/mm) = F_t /d
　F_t ：試験片の引裂力 (N)

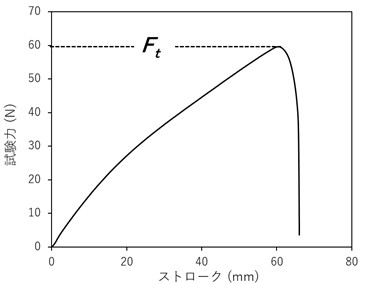

　　　クレセント形,アングル形試験片の場合は最大引裂力

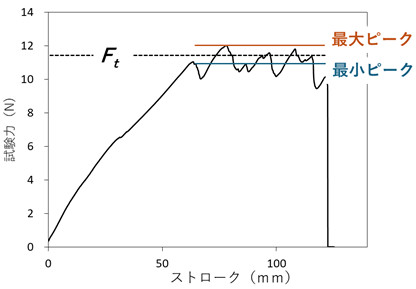

　　　トラウザ形の場合はJIS K6274に従い求めた引裂力
　d ：試験片の厚さ (mm)
