摩耗は材料同士の接触が繰り返されることで表面が削られ変形が生じる破壊現象です。摩耗試験では、研磨材を一定の力で材料に密着させ、材料表面が研磨材により削られた摩耗量を質量や体積で評価します。評価対象はタイヤ、キャスター、運搬用ベルト、摺動材、パッキンなどに用いられる高分子材料です。

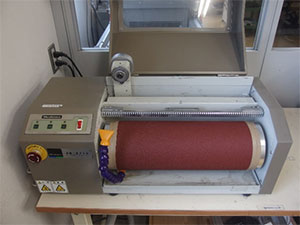

DIN摩耗試験機
条件
| 型式 | DIN摩耗試験機 AB-6110 ((株)上島製作所製) |
|---|---|
| 試験片 | 直径 16.0 mm 厚さ 6〜15 mm (その他の厚さも対応可能) 3個 |
| 荷重 | 5 N、10N |
| 接触角 | 3° |
| ドラム回転速度 | 40 rpm |
| 摩耗距離 | 20 m、40 m |
| 方法 | JIS K 6264-2 A法 B法（要相談） |

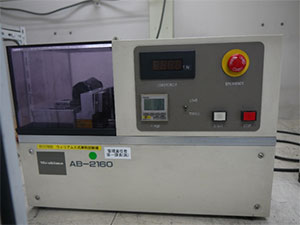

ウイリアムス摩耗試験機
条件
| 型式 | ウイリアムス摩耗試験機 AB-2160 ((株)上島製作所製) |
|---|---|
| 試験片 | 20 mm角、厚さ約2 mm 6個 |
| 荷重 | 35.5 N |
| 研磨紙 | A-240 等 |
| 回転速度 | 37 rpm |
| 方法 | JIS K 6264-2 A法、B法 |
| 評価 | 1000回転あたりの摩耗体積 |

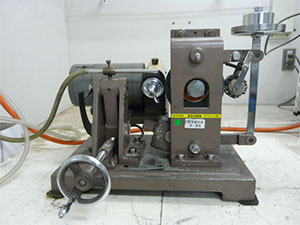

アクロン摩耗試験機
条件
| 型式 | アクロン摩耗試験機 ((株)上島製作所製) |
|---|---|
| 試験片 | 直径 63.5 mm 厚さ 12.7 mm 中心孔 12.7 mm 3個 |
| 短冊状試験片 | 幅11.0 mm、厚さ2.0 mm （アルミコアに貼付けて実施） |
| 付加力 | 27.0 N、44.0 N |
| 傾斜 | 5〜30° 15°（通常） |
| 回転速度 | 75 rpm、250 rpm |
| 方法 | JIS K 6264-2 A法、B法 |
| 評価 | 本試験運転での摩耗体積 1000回転当たりの摩耗体積 |

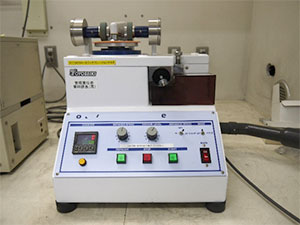

テーバー摩耗試験機
条件
| 型式 | テーバー摩耗試験機 ロータリーアブレーション テスタ ((株)東洋精機製作所製) |
|---|---|
| 試験片 | 直径 120 mm 厚さ 1〜5 mm 3個 |
| 荷重 | 2.45 N、4.9 N、9.8 N |
| 回転速度 | 60 rpm、72 rpm |
| 摩耗輪 | CS10、CS17、Ｈ10 Ｈ18、Ｈ22 |
| 方法 | JIS K 6264-2 |
対応規格
| 全試験機 | JIS K 6264-1,-2 |
|---|---|
| テーバー摩耗試験機 | JIS A 1453（研磨紙法）、JIS K 7204、JIS L 1096 |
未加硫ゴムからのプレス成形、製品からの試験片加工も対応いたします。ご相談ください。
