温度時間換算則およびCox-merz則の適用 | 粘弾性評価事例

温度時間換算則およびCox-merz則の適用～樹脂（高密度ポリエチレンHDPE）の粘弾性測定～

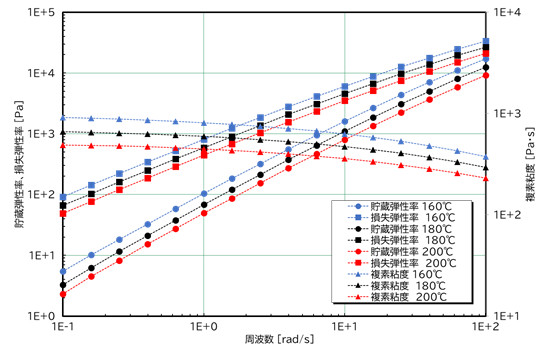

高密度ポリエチレン（HDPE）の周波数依存性（回転レオメータ）

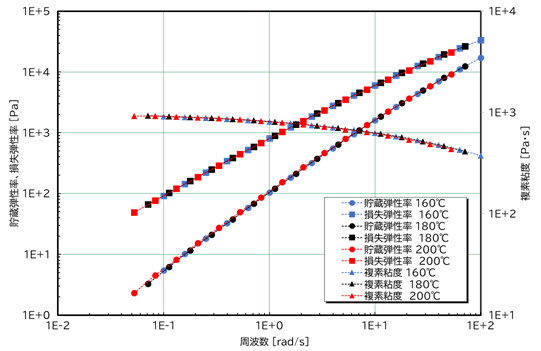

高密度ポリエチレン（HDPE）のマスターカーブ（基準温度160℃、回転レオメータ）

基準温度を160℃として、横シフトのみでマスターカーブを作成した。(複素粘度は時間の単位を含むため、シフトファクターで除す必要がある。)

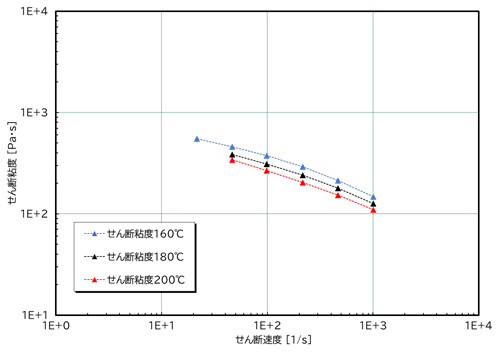

HDPEのせん断粘度のせん断速度依存性（キャピラリーレオメータ）

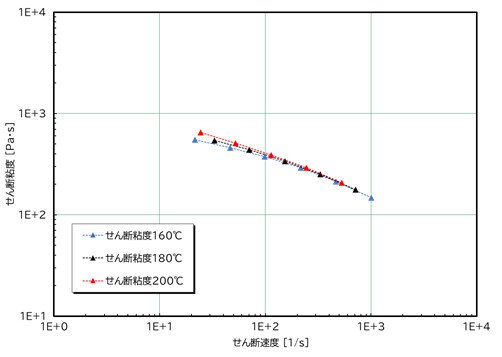

HDPEのマスターカーブ（基準温度160℃、キャピラリーレオメータ）

基準温度を160℃として、横シフトのみでマスターカーブを作成した。(せん断粘度は時間の単位を含むため、シフトファクターで除す必要がある。)

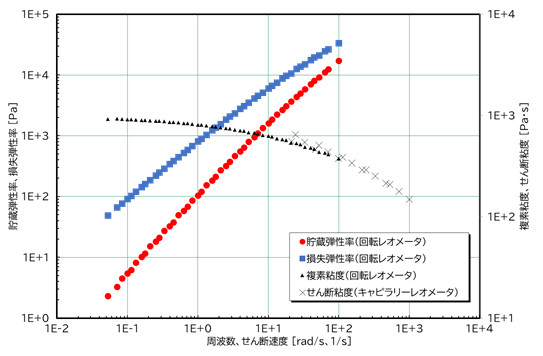

Cox-Merz則の適用

Cox-Merz則が成り立つ材料では、回転レオメータおよびキャピラリーレオメータから得られたマスターカーブを同じ粘度のせん断速度依存性として重ね合わせることができる。
(周波数rad/s = せん断速度1/sとして扱う。)

近似による未測定温度へのシフト

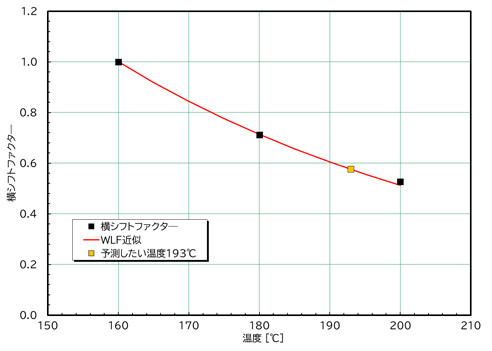

横シフトファクター（図中■）の温度依存性に対し、WLF則で近似を行った結果が赤い曲線である。(温度3点のみの測定結果へ近似することは通常はない。)
近似曲線上のシフトファクター（図中■）を用いることで未測定の予測したい温度のマスターカーブが得られる。

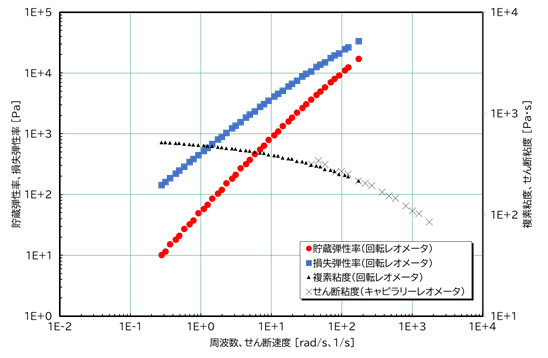

予測したい温度のシフトファクターを用い、ここでは193℃へ再シフトすることで193℃のマスターカーブが得られる。
