一般化フォークトモデル近似および離散型遅延スペクトル算出～樹脂（高密度ポリエチレンHDPE）の遅延成分分離～
高密度ポリエチレン（HDPE）のマスターカーブ（基準温度160℃）
一般化フォークトモデル近似を行うための周波数依存性のデータを用意する。

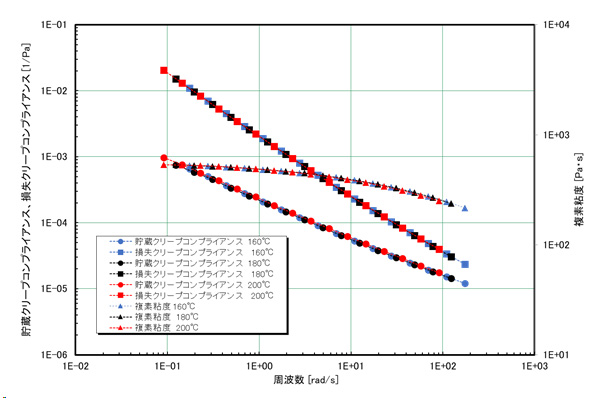

ここでは基準温度160℃におけるHDPEのマスターカーブを使用する。作成方法は、温度時間換算則およびCox-merz則の適用 | 粘弾性評価事例を参照。

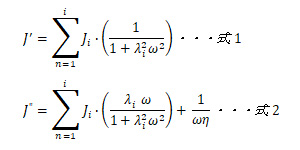

ただしフォークトモデル近似を行うため、貯蔵弾性率G’および損失弾性率G”を貯蔵クリープコンプライアンスJ’および損失クリープコンプライアンスJ”に変換する。(式1、式2)
一般化フォークトモデル近似
マスターカーブを一般化フォークトモデル近似により、i=９項の遅延成分に分離する。
（式１、式２中のλiは各遅延成分の遅延時間、ωは周波数、Jiは各遅延成分の遅延クリープコンプライアンス、J’は貯蔵クリープコンプライアンス、J”は損失クリープコンプライアンス、ηは粘度である。）

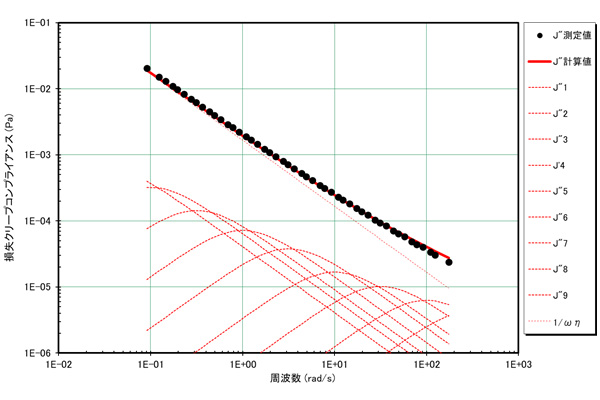

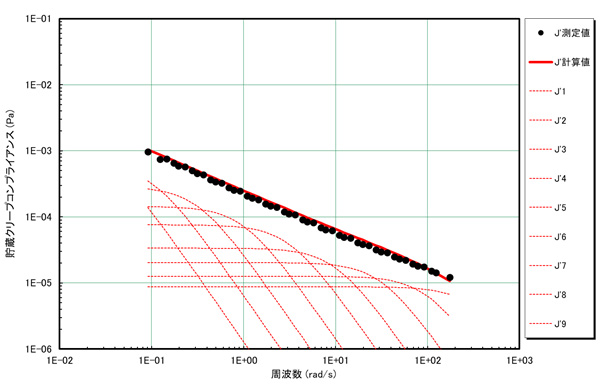

9項に分離した遅延成分(J’1～J’9およびJ”1～J”9)をすべて足し合わせた近似値は、測定値をよく再現している。
各遅延成分の遅延クリープコンプライアンスJiは、貯蔵クリープコンプライアンスJ’、損失クリープコンプライアンスJ”への近似を行うに当たり、同じ値を用いる。
HDPEの離散型遅延スペクトル（基準温度160℃）

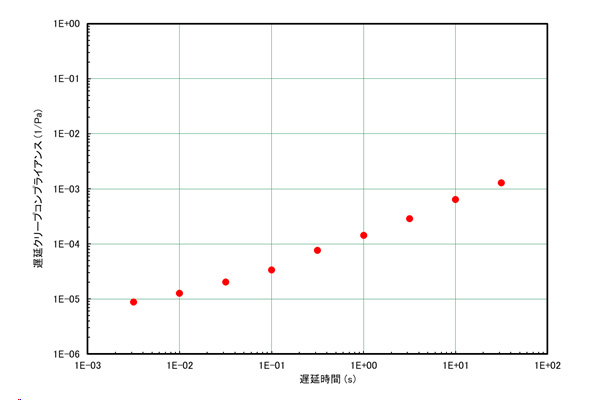

一般化フォークトモデル近似で用いた各遅延成分の遅延時間λiと遅延クリープコンプライアンスJiをプロットする。
これを離散型遅延スペクトルと呼ぶ。
遅延時間は、応力を受けた構造が変形して最終的なひずみに達するまでの時間であり、粘性の寄与が大きくなる時間を表す。分子量が大きい程遅延時間は長くなる。
遅延クリープコンプライアンスは、各遅延成分が与えた応力に対し、どのくらい変形するかを示している。
