一般化マクスウェルモデル近似および離散型緩和スペクトル算出～樹脂（高密度ポリエチレンHDPE）の緩和成分分離～
高密度ポリエチレン（HDPE）のマスターカーブ（基準温度160℃）
一般化マクスウェルモデル近似を行うための周波数依存性のデータを用意する。

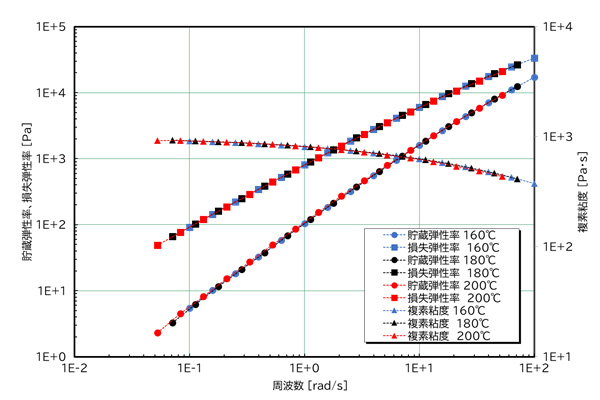

ここでは基準温度160℃におけるHDPEのマスターカーブを使用する。作成方法は、温度時間換算則およびCox-merz則の適用 | 粘弾性評価事例を参照
一般化マクスウェルモデル近似
マスターカーブを一般化マクスウェルモデル近似により、i=９項の緩和成分に分離する。

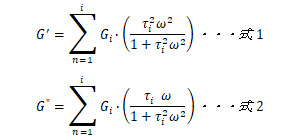

（式１、式２中のτiは各緩和成分の緩和時間、ωは周波数、Gi（G1～G9）は各緩和成分の緩和弾性率、G’は貯蔵弾性率、G”は損失弾性率である。）

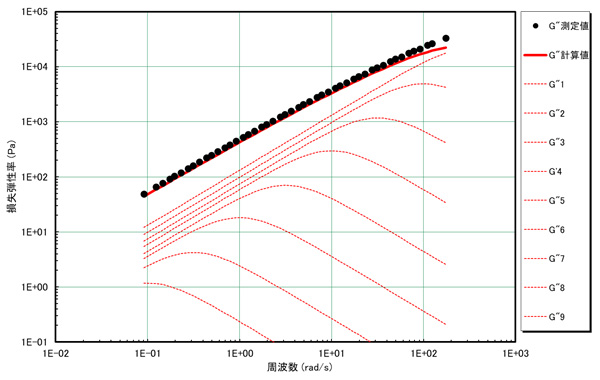

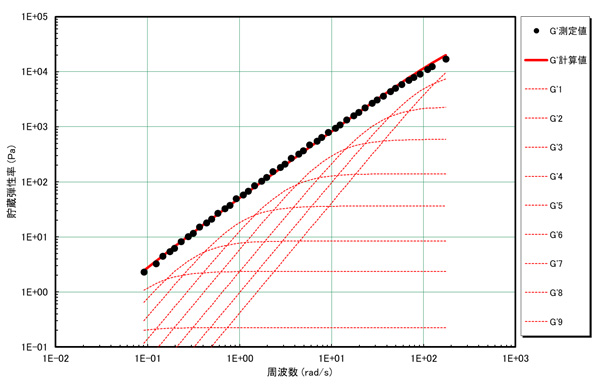

9項に分離した緩和成分(G’1～G’9およびG”1～G”9)をすべて足し合わせた近似値は、測定値をよく再現している。
各緩和成分の緩和弾性率Giは、貯蔵弾性率G’および損失弾性率G”への近似を行うに当たり、同じ値を用いる。
HDPEの離散型緩和スペクトル（基準温度160℃）

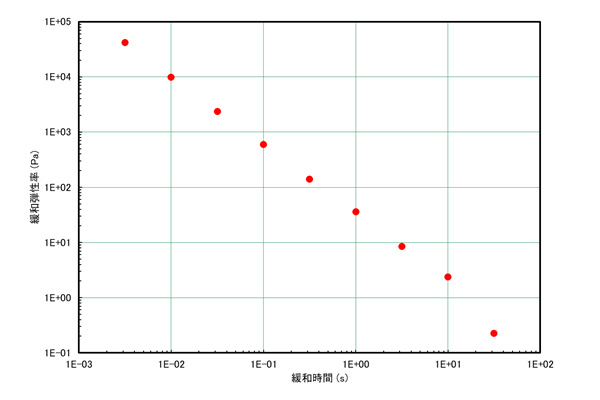

一般化マクスウェルモデル近似で用いた各緩和成分の緩和時間τiと緩和弾性率Giをプロットする。
これを離散型緩和スペクトルと呼ぶ。
緩和時間は、変形させた構造が元に戻るまでの時間であり、構造の大きさを表す。例えば分子量などに相当する。
緩和弾性率は、各緩和成分がどのくらい存在しているかを表現している。
