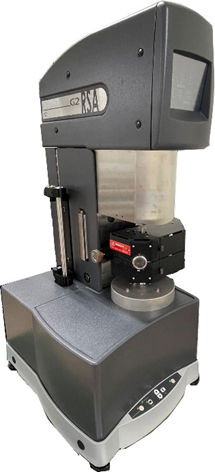

粘弾性測定装置RSA-G2は、材料の動的特性を決定するために用いられる装置です。縦振動モードで引張、圧縮、3点曲げ、カンチレバー曲げの測定が可能です。
対象の材料は、ゴム・プラスチック・複合材料であり、材料の形状は、糸・フィルム・シート・短冊・円柱に対応可能です。測定荷重範囲は、5×10-4 〜35 Nであり、DMA+1000と比較すると、低加重・低ひずみ・柔らかい材料の測定に適しています。
振動モード
ジグの間に取り付けた試料に振動による周期的なひずみを加え、応答としての引張応力の波形とそれらの位相差から、貯蔵弾性率や損失弾性率、損失正接等の項目を測定します。
一般的な測定の目的
材料のガラス転移点を測定するために主に用いられます（温度依存性測定）。
RSA-G2の装置仕様を表1に示します。
| 装置名 | TA Instruments社製 RSA-G2 |
|---|---|
| 温度範囲 | -100 〜 500 ℃ ＊-100 ℃以下は要相談 |
| 測定モード | 振動モード |
| 周波数 | 2×10-5 Hz 〜 100 Hz |
| 最大荷重 | 35 N (3500 g) |
| 変形モード | 引張 圧縮 3点曲げ カンチレバー曲げ |
| 測定対象 | ゴム・プラスチック・複合材料・金属・食品・セラミックス・接着剤 他 |
| 試験規格 | ISO 6721, JIS K 7244 |
| 測定項目 | 複素弾性率 E’, E”, E* 複素コンプライアンス J’, J”, J* 損失正接 tand |
| 代表的な測定内容 | 温度依存性・周波数依存性・ひずみ依存性・時間依存性測定・応力緩和測定・クリープ測定・温度時間換算則 他 |
